NÁVOD NA ZAMERANIE A MONTÁŽ Interiérovej žalúzie na plastové okna - Basic Design

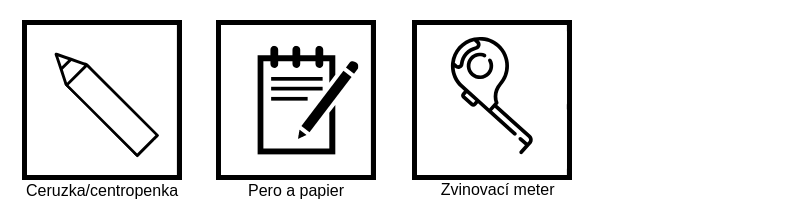

POMÔCKY NA ZAMERANIE A MONTÁŽ
1. SCHÉMATICKÉ ZNÁZORNENIE SMEROVÝCH POMEROV ZAMERANIA ROZMERU INTERIÉROVEJ ŽALÚZIE
Pre správne zameranie žalúzie, ktorá bude umiestnená v zasklievacej lište je potrebné zamerať šírku a výšku svetlosti otvoru v okennom krídle. Žalúzia sa zameriava z interiérovej strany.
POZOR! Hĺbku zasklievacej lišty (rozmer A) je dôležité
zamerať pri oknách s hĺbkou zasklievacej lišty <18 mm.
V takom prípade, je nutné objednať a použiť pri montáži horného profilu dištančné podložky na odsadenie žalúzie od okna. V prípade hĺbky 15-18 mm je potrebné objednať 1 pár dištančných podložiek, v prípade hĺbky 11-14 mm 2 páry dištančných podložiek.
2. DEFINÍCIA ZAMERIAVANÝCH ROZMEROV
Šírku (rozmer B) meriame tesne pri skle od ľavej vnútornej hrany zasklievacej lišty k pravej vnútornej hrane zasklievacej lišty, vrátane gumového tesnenia. Meriame na troch miestach—hore, dole a v strede. Šírka žalúzie bude najmenší nameraný rozmer. Vzhľadom na výrobnú toleranciu a pre správnu funkčnosť lamiel sa odporúča pri objednávke ubrať cca 2-4 mm od nameranej šírky. Šírku žalúzie vyrábame s presnosťou na 1 mm od šírky 400 mm do 2000 mm.
Výšku meriame tesne pri skle vrátane prípadného gumového tesnenia, na ľavej aj pravej strane krídla. Výška dodanej žalúzie v zatvorenom stave bude najmenší nameraný rozmer. Výška žalúzie bude vyrobená s presnosťou na centimetre (dané konštrukciou rebríka) tak, aby žalúzia v zatvorenom stave mala požadovanú výšku. Maximálna výška žalúzie je 2500 mm.
Upozornenie!
Maximálna možná plocha žalúzie je 2,5 m2. Minimálna účtovaná plocha žalúzie je 0,6 m2.
Súčasť dodávky
1. Žalúzie s bočnými krytkami a fixačnými lankami balené v bublinkovej fólii.
2. Montážny materiál na 1ks žalúzie - 1ks brzda guličkovej retiazky, 2 ks skrutky, 3x16PHX pre brzdu retiazky, 4ks skrutky, 3x16 PHX na uchytenie žalúzie (pre typy s dišt. podl. 4 ks 3x20 PHX), dištančné podložky (v zmysle objednávky), vruty do dreva v prípade montáže do drevených okien.
3. NÁVOD NA MONTÁŽ
Vŕtačka s priemerom vrtáku pre: a) PVC okno 2,7 mm, b) AL okno 2,8 mm, c) Drevené okno 4,5mm, skrutkovač alebo uťahovačku s nádstavcom PH1 alebo PZ1, nožnice.
Z horného profilu odstráňte krytky a priloženými skrutkami ho upevnite do rámu okna podľa obrázku. Dbajte na to, aby bol profil opretý o hornú zasklievaciu lištu a vystredený.
Podľa typu okna vyberte vrták a navŕtajte diery do spodnej zasklievacej lišty tak, aby diery boli podľa obrázku.
Vyvŕtajte presne do zmeraného miesta otvor v potrebnom priemere.
Len pre drevené okná: do pripravených dier pomocou skrutkovača naskrutkujte priložené vruty do dreva tak,aby netrčali zo zasklievacej lišty.
Do vrutov pre drevené okna, alebo len do dier pre PVC a AL okná vložte najskôr pripravenú hrčku na silóne a potom do dier vložte fixačný kolík.
Jednou rukou pridržte fixačný kolík a druhou potiahnite silon. Týmto spôsobom zafixujete silon do zasklievacej lišty.
Podľa obrázku otvorte krídelká na hornom profile a potiahnite silon, tak aby bol našponovaný.
Spätné zaklapnutie krídelka silón zafixujete. Na silóne nechajte rezervu cca 5 cm a zvyšok podľa obrázku odstrihnite.
Pretŕčajúci silon zastrčte do horného profilu a podľa obrázku nasadte krytky pre horný profil.
Brzdičku guľičkovej retiazky montujte na rám okna ,vždy na stranu kde je guličková retiazka. Brzdičku montujte cca 10 cm od konca retiazky smerom k hornému profilu.
Na brzdičku nakliknite jej krytku, do ktorej rovnakým spôsobom vložíte guličkovú retiazku a tak zabránite voľnému pohybu lamiel.
